激光跟蹤儀
LEICA跟蹤儀
絕跟蹤儀是Leica 工業測量系統推出的一款便攜式測量系統，它利用激光進行測量和檢測，其測量范圍可以包容直徑達160米的球形測量空間。
絕跟蹤儀通過三種方式測得物體的三維坐標：通過跟蹤一個帶鏡面的小球，也就是大家所熟知的反射球；通過跟蹤LeicaTProbe產品，一種手持式可移動的無線通訊接觸式傳感器；通過跟蹤Leica T-Scan 產品，一種非接觸式的高速激光掃描儀。用何種方法測量取決于客戶所應用的領域。
LEICA 絕跟蹤儀優勢
•結構設計，優異的熱性能。統一的內部設計，跟蹤儀傳感器測頭沒有熱量散發
在現場工業環境下進行連續觸測，而無需頻繁的校驗；只需要每年對跟蹤儀進行一次校驗即可
•激光跟蹤儀同時利用了ADM(絕測距儀)和IFM(激光干涉儀)技術
采用了簡單、性能、技術成熟的設計，在工作環境下實現高精度測量。利用ADM 和IFM 系統實現極大數據冗余
•6 自由度(6DOF)便攜式測量機可為選項
世界上技術成熟的便攜式測量系統可以像測量機一樣進行觸測、像激光掃描儀一樣掃描，像自動化應用設備一樣跟蹤，以上這些功能都這一臺設備上實現
•精巧的結構和緊湊的尺寸，22kg的重量，620mm 多一點的長度
一個人可以輕松的搬運和安裝，完全符合勞動部門的管理規定；整套系統可以放置在一個中型尺寸的旅行車中
LEICA激光跟蹤儀的成熟應用
•基于CAD的檢測
由于具備高達3000 點/秒的測量速度和實時分析功能，Leica 跟蹤儀可實現工件表面的檢測和驗證。同時，Leica 跟蹤儀的測量軟件可與市面上任何CAD 軟件進行雙向數據傳輸，實時顯示實際值和理論值的偏差，從而完成表面區域的評定。
•大尺寸部件測量
Leica 激光跟蹤儀具有直徑160 米的測量范圍，大型物體(比如飛機)和小型物體都可以實現精度達到微米級的精密測量。通過手持式反射鏡，操作人員可以對被測物體進行自由采點檢測，同時得到實際值與理論值之間偏差的實時反饋。
•機器人的調整
高速跟蹤是完成機器人調整、機械導向和測量輔助裝配等工作迫切的需要之一。機器人的調整、鉆探機械的精度改進、機翼到機身的自動化裝配等等，是Leica 激光跟蹤儀在機械控制應用領域的幾個例子。
•系統裝配和部件裝配
使用激光跟蹤儀，復雜的構件，如航空航天和汽車行業的生產線，可以在短時間內以很高的可靠性進行檢測和裝配。由于跟蹤儀的現場性和實時性特點，裝配的過程也是檢測的過程。
•工裝檢測和研發
汽車和飛機工業的生產線需要定期進行檢測，以進行重復性和準確性測試。通過這種可移動式的坐標測量設備，縮短了停工期，并可對生產線的工裝、夾具和檢具進行精密的現場檢測。

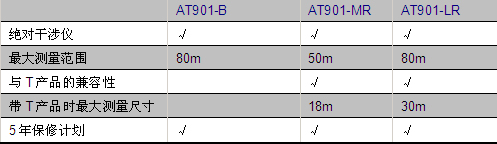

LEICA 對跟蹤儀產品系列
•對跟蹤儀AT901-B
如果你有定位機器、工裝或者夾具方面的應用，或者你需要安裝/對齊機床、滾壓機的輥?zhàn)�、沖壓機或龍門架式機床，Leica AT901-B 是您的選。僅使用一個反射球，便可在長達160m 的范圍內進行工件的檢測。
•絕跟蹤儀AT901- MR
當你要檢測的部分激光無法照射過來，或者被測量的部分深深的隱藏或凹陷在鈑金件的下面時，反射球無法完成檢測；或者需要在現場完成一個工件的逆向時，Leica AT901-MR 可以滿足您的所有需求。與Leica T-Probe一起使用測量隱藏的洞或腔可獲得極高的精度。與我們高速非接觸式的掃描儀-Leica T-Scan 一起使用，不論任何表面材料，使用準備時間，大的小的或者
復雜的表面都能被快速掃描完成。
•絕跟蹤儀AT901- LR
AT901-LR 這款激光跟蹤儀是航空工業和其他傳統精密制造業在尺寸測量的新基準，大型工件如風車葉片的檢測或重工業機械的對齊。其無與匹敵的耐用性和可靠性，高精度的重復性和適于單人操作的緊湊結構，使得Leica AT 901-LR 成為傳統精密制造業的理想選擇。
LEICA激光跟蹤儀性能參數：
1.一次定位測量直徑：160米；
2.數據采集速度：3000點/秒；
3.IFM激光干涉儀距離精度：0.5um/m；
4.ADM絕測距儀測距精度：全量程80m半徑內不超過10um；
5.預熱時間冷啟動：不超過8分鐘，熱啟動不超過5分鐘。
6. 橫向跟蹤速度>4米/秒
7. 徑向跟蹤速度>6米/秒
8. 橫向加速度>2g
9. 徑向加速度無限大
LEICA絕跟蹤儀的技術特色：
•絕跟蹤儀AT901-B
如果你有定位機器、工裝或者夾具方面的應用，或者你需要安裝/對齊機床、滾壓機的輥?zhàn)�、沖壓機或龍門架式機床，Leica AT901-B 是您的選。僅使用一個反射球，便可在長達160m 的范圍內進行工件的檢測。
•絕跟蹤儀AT901- MR
當你要檢測的部分激光無法照射過來，或者被測量的部分深深的隱藏或凹陷在鈑金件的下面時，反射球無法完成檢測；或者需要在現場完成一個工件的逆向時，Leica AT901-MR 可以滿足您的所有需求。與Leica T-Probe一起使用測量隱藏的洞或腔可獲得極高的精度。與我們高速非接觸式的掃描儀-Leica T-Scan 一起使用，不論任何表面材料，使用的準備時間，大的小的或者復雜的表面都能被快速掃描完成。
•絕跟蹤儀AT901- LR
AT901-LR 這款激光跟蹤儀是航空工業和其他傳統精密制造業在尺寸測量的新基準，大型工件如風車葉片的檢測或重工業機械的對齊。其無與匹敵的耐用性和可靠性，高精度的重復性和適于單人操作的緊湊結構，使得Leica AT 901-LR 成為傳統精密制造業的理想選擇。
